Khi các dự án gió ngoài khơi yêu cầu nâng vật nặng, căn chỉnh tuabin chính xác và vận hành đáng tin cậy trong môi trường biển đầy thách thức,Nền tảng lắp đặt trang trại gió Jack UptừNHÀ MÁY HAIDINGcung cấp một giải pháp được xây dựng có mục đích. Được thiết kế cho các tuabin lớn ngoài khơi có công suất từ 16MW trở lên, nền tảng lắp đặt hạng nặng này kết hợp cần trục xoay loại 800 tấn, thủy lực tự động san lấp mặt bằng, vận chuyển theo mô-đun và kết cấu hàng hải chắc chắn để hỗ trợ lắp đặt trang trại gió hiệu quả từ vùng nước nông đến vùng nước sâu.
Khi các tuabin gió ngoài khơi tiếp tục tăng về quy mô và công suất, các nhà thầu lắp đặt cần các bệ có khả năng xử lý các vỏ bọc nặng hơn, tháp cao hơn, các bộ phận lớn hơn và điều kiện biển ngày càng đòi hỏi khắt khe. Nền tảng lắp đặt trang trại gió Jack Up giải quyết những thách thức này bằng cách nâng sàn làm việc của nó lên trên mặt biển bằng các chân trụ, tạo ra môi trường làm việc ổn định cho việc nâng vật nặng và lắp ráp chính xác.
Giải pháp HAIDING SHIPYARD được thiết kế cho độ sâu nước khoảng 3–100 mét, với chiều dài chân trục lên tới 150 mét, tổng tải trọng của sàn lên tới 3.000 tấn và cần cẩu xoay 360° tích hợp 800 tấn. Hệ thống san lấp mặt bằng thủy lực tự động của nó có thể đạt được độ chính xác san lấp khoảng ±0,05°, trong khi kết cấu mô-đun cho phép các bộ phận chính được vận chuyển và lắp ráp gần địa điểm dự án.
Mục lục
- Tại sao việc lắp đặt gió ngoài khơi trở nên khó khăn hơn?
- Nền tảng lắp đặt trang trại gió Jack Up là gì?
- Các tính năng chính của nền tảng là gì?
- Các thông số kỹ thuật chính là gì?
- Tại sao nên chọn giàn nâng thay vì cần cẩu nổi?
- Nền tảng có thể được sử dụng ở đâu?
- Xây dựng mô-đun cải thiện hậu cần dự án như thế nào?
- Nền tảng cải thiện an toàn nâng hạ ngoài khơi như thế nào?
- Người mua nên cân nhắc điều gì trước khi chọn nền tảng?
- Câu hỏi thường gặp
- Phần kết luận
Tại sao việc lắp đặt gió ngoài khơi trở nên khó khăn hơn?
Sự phát triển nhanh chóng của năng lượng gió ngoài khơi đã tạo ra một thế hệ tua-bin mới có công suất phát điện cao hơn đáng kể. Tua bin lớn hơn đòi hỏi vỏ bọc nặng hơn, cánh quạt dài hơn, tháp cao hơn và quy trình lắp đặt đòi hỏi khắt khe hơn.
Các phương pháp lắp đặt ngoài khơi truyền thống có thể ngày càng trở nên khó khăn khi chuyển động của tàu do sóng gây ra ảnh hưởng đến độ chính xác của việc nâng. Trong quá trình nâng hạng nặng, ngay cả những chuyển động tương đối nhỏ của boong cũng có thể làm phức tạp việc căn chỉnh phần tháp, định vị vỏ bọc, công tác móng và xử lý các bộ phận.
Đây là lúc nền tảng lắp đặt tự nâng mang lại lợi thế lớn về mặt kỹ thuật. Thay vì liên tục thực hiện các hoạt động nâng vật nặng từ sàn nổi, sàn có thể tự định vị tại nơi làm việc, triển khai các chân trụ, nâng thân tàu lên trên mặt nước và thiết lập một môi trường làm việc tương đối ổn định.
- Giảm ảnh hưởng từ chuyển động của tàu do sóng gây ra trong quá trình nâng
- Cải thiện độ ổn định làm việc cho các bộ phận tuabin lớn
- Khả năng nâng lớn hơn cho các tuabin thế hệ tiếp theo
- Cân bằng nền tảng chính xác để lắp ráp tuabin
- Khả năng thích ứng với độ sâu nước ngoài khơi khác nhau

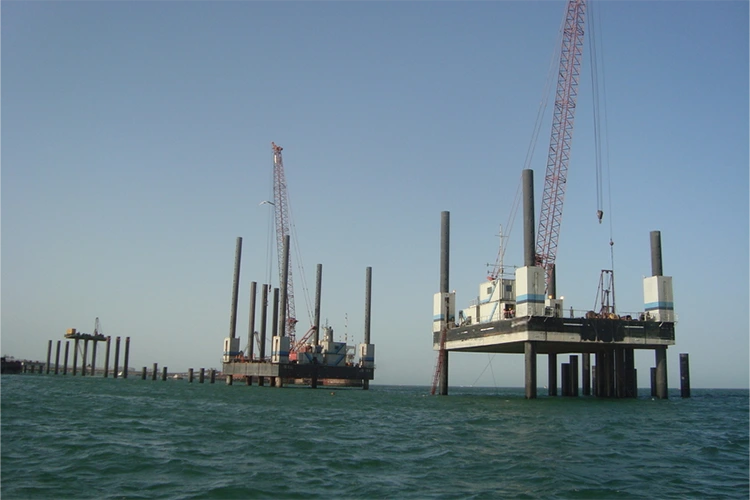

Nền tảng lắp đặt trang trại gió Jack Up là gì?
A Nền tảng lắp đặt trang trại gió Jack Uplà một nền tảng xây dựng ngoài khơi chuyên dụng được thiết kế để hỗ trợ lắp đặt tuabin gió, các hoạt động liên quan đến nền móng, nâng vật nặng và các hoạt động bảo trì ngoài khơi được lựa chọn.
Không giống như tàu nổi thông thường, giàn này sử dụng các chân trụ có thể di chuyển theo chiều dọc để thiết lập kết nối ổn định với đáy biển. Thiết bị nâng thủy lực nâng sàn làm việc lên trên mặt nước sau khi định vị. Cấu hình này cho phép các hoạt động nâng vật nặng diễn ra từ một bệ làm việc ổn định hơn.
Đối với các dự án gió ngoài khơi quy mô lớn, nền tảng này có thể tích hợp một số hệ thống quan trọng vào một đơn vị làm việc, bao gồm:
- Cần cẩu xoay 360° hạng nặng
- Hệ thống san lấp mặt bằng thủy lực
- Chân Spud và hệ thống kích
- Thiết bị xử lý linh kiện tuabin gió
- Thiết bị hỗ trợ san nền và đổ vữa
- Hệ thống giám sát tải và định vị thời gian thực
- Hệ thống điện khẩn cấp và nâng hạ
Các tính năng chính của nền tảng là gì?
1. Khả năng nâng hạng nặng 800 tấn
Cần cẩu xoay 360° tích hợp được thiết kế cho các hoạt động nâng hạ ngoài khơi đòi hỏi khắt khe, với công suất định mức lên tới 800 tấn và bán kính làm việc tối đa khoảng 45 mét. Chiều cao nâng móc chính có thể đạt tối thiểu 120 mét, trong khi móc phụ có thể đạt tối thiểu 150 mét.
Cấu hình này làm cho bệ phù hợp để xử lý các bộ phận tuabin lớn, bao gồm các vỏ bọc có trọng lượng lên tới khoảng 600 tấn và các phần tháp riêng lẻ có trọng lượng lên tới khoảng 300 tấn.
2. Tự động san lấp mặt bằng thủy lực
Độ chính xác là điều cần thiết khi kết nối các bộ phận chính của tuabin gió. Hệ thống cân bằng thủy lực tích hợp được thiết kế để tự động duy trì sự liên kết của nền tảng, với độ chính xác san lấp mặt bằng được nêu là khoảng ±0,05°.
Điều này giúp tạo ra một môi trường làm việc được kiểm soát tốt hơn cho việc lắp đặt tháp, nâng vỏ bọc, vận hành nền móng và các quy trình đòi hỏi độ chính xác cao khác.
3. Kết cấu thép hàng hải hạng nặng
Cấu trúc chính sử dụng tấm thép hàng hải CCSB, trong khi boong có thể kết hợp thép hàng hải cải tiến chống mài mòn. Chiều dày dầm chịu lực chính được quy định không nhỏ hơn 60 mm, có giới hạn chảy ít nhất là 235 MPa.
4. Thiết kế mô-đun và có thể vận chuyển
Nền tảng có thể được chia thành nhiều phần có thể vận chuyển được. Cách tiếp cận này có thể đơn giản hóa việc vận chuyển đến các khu vực nơi cơ sở hạ tầng đóng tàu quy mô lớn thông thường hoặc các cơ sở xây dựng nước sâu có thể bị hạn chế.
5. Hệ thống giám sát và khẩn cấp theo thời gian thực
Việc nâng vật nặng ngoài khơi đòi hỏi phải được giám sát liên tục. Nền tảng này kết hợp các chức năng giám sát về mức độ nền tảng, tải trọng nâng, tốc độ gió và định vị. Máy phát điện khẩn cấp, thiết bị nâng hạ bằng tay và thiết bị bảo vệ chống rơi của cần trục cung cấp thêm các biện pháp bảo vệ khi vận hành.
Các thông số kỹ thuật chính là gì?
Bảng sau đây tóm tắt các thông số kỹ thuật chính liên quan đến Nền tảng lắp đặt trang trại gió Jack Up của NHÀ MÁY HAIDING.
| Danh mục thông số | Thông số kỹ thuật | Đặc điểm kỹ thuật |
|---|---|---|
| Kích thước nền tảng | Tổng chiều dài | Khoảng 80–100 m |
| Kích thước nền tảng | Tổng chiều rộng | Khoảng 30–35 m |
| Độ sâu nền tảng | Độ sâu kết cấu | Khoảng 7,0–8,0 m |
| Chân Spud | Số lượng/Loại | 4/ Kiểu giàn |
| Chân Spud | Chiều dài chân | 50–150 m |
| Độ sâu nước | Phạm vi áp dụng | Khoảng 3–100 m |
| cần cẩu | Công suất định mức | Lên đến 800 tấn |
| cần cẩu | Bán kính làm việc | Lên đến khoảng 45 m |
| cần cẩu | Chiều cao móc chính | ≥120m |
| cần cẩu | Chiều cao móc phụ | ≥150m |
| Tải nền tảng | Tổng công suất tải | Lên tới 3.000 tấn |
| Lên cấp | Tự động san lấp mặt bằng chính xác | Khoảng ±0,05° |
| Nguyên vật liệu | Thép kết cấu chính | Tấm thép hàng hải CCSB |
| Sự an toàn | Máy phát điện khẩn cấp | 500 kW |
| Bảo vệ chống ăn mòn | Bảo vệ dưới nước | Lớp phủ chịu lực + bảo vệ cathode |
| Chứng nhận | Phân loại áp dụng | Chứng nhận nền tảng hàng hải ABS / CCS / DNV |
Lưu ý: Cấu hình nền tảng thực tế, sức nâng, chiều dài chân, kích thước và các yêu cầu chứng nhận phải được xác nhận theo dự án trang trại gió cụ thể, mô hình tuabin, điều kiện đáy biển và các quy định hàng hải hiện hành.
Tại sao nên chọn giàn nâng thay vì cần cẩu nổi?
Tàu cần cẩu nổi mang lại khả năng di chuyển tuyệt vời, nhưng bản chất nổi của chúng có nghĩa là chuyển động của boong có thể bị ảnh hưởng bởi sóng, gió và dòng chảy. Đối với các bộ phận tuabin lớn, chuyển động này có thể làm tăng độ phức tạp của các hoạt động nâng chính xác.
Cấu hình jack-up cung cấp một nguyên tắc hoạt động khác. Sau khi sàn được định vị và nâng lên, sàn làm việc được đỡ bằng các chân trụ thay vì liên tục nổi trên mặt biển.
| Cân nhắc | Nền tảng cài đặt Jack-Up | Cần cẩu nổi thông thường |
|---|---|---|
| Ổn định làm việc | Độ ổn định cao sau khi kích | Chịu sự chuyển động của tàu |
| Nâng thành phần nặng | Được thiết kế cho các bộ phận tuabin lớn | Phụ thuộc nhiều vào thông số kỹ thuật của tàu |
| Cân bằng nền tảng | Hệ thống san lấp mặt bằng thủy lực | Có thể cần phải bù động |
| Lắp đặt tuabin lớn | Rất phù hợp với việc nâng vật nặng ở vị trí cố định | Có khả năng nhạy cảm hơn với điều kiện biển |
| Tính cơ động | Yêu cầu các thủ tục di dời và kích | Nói chung có tính di động cao |
Giải pháp tốt nhất cuối cùng phụ thuộc vào độ sâu của dự án, điều kiện đáy biển, thông số kỹ thuật của tuabin, tiến độ lắp đặt, thời tiết, cơ sở hạ tầng giao thông và tính kinh tế tổng thể của dự án.
Nền tảng có thể được sử dụng ở đâu?
Nền tảng lắp đặt trang trại gió Jack Up hiện đại có thể hỗ trợ nhiều giai đoạn phát triển điện gió ngoài khơi thay vì bị giới hạn ở một nhiệm vụ nâng hạ.
Lắp đặt tuabin gió ngoài khơi
Nền tảng này có thể hỗ trợ lắp đặt phần tháp, nâng vỏ bọc, định vị thành phần tuabin và các hoạt động nâng vật nặng khác liên quan đến các tuabin lớn ngoài khơi.
San nền và bơm vữa
Sau khi lắp đặt móng hoặc cọc, không gian sàn ổn định có thể hỗ trợ san lấp mặt bằng, bơm vữa, vận chuyển thiết bị và các công việc xây dựng liên quan.
Bảo trì trang trại gió ngoài khơi
Trong các cấu hình dự án phù hợp, nền tảng này có thể hoạt động như một cơ sở hỗ trợ tạm thời ở nước ngoài cho các công cụ bảo trì, vật tư tiêu hao, linh kiện dự phòng và hoạt động vận chuyển vật liệu.
Dự án gió ngoài khơi công suất lớn
Với cấu hình được thiết kế cho các tuabin có công suất từ 16MW trở lên, nền tảng này đặc biệt phù hợp với các trang trại gió ngoài khơi thế hệ tiếp theo, nơi các giải pháp nâng truyền thống có thể gặp phải những hạn chế về công suất hoặc độ ổn định.
Xây dựng mô-đun cải thiện hậu cần dự án như thế nào?
Một lợi thế quan trọng của kết cấu mô-đun là một giàn lắp đặt ngoài khơi lớn không nhất thiết phải được sản xuất và vận chuyển như một công trình khổng lồ.
Nền tảng có thể được chia thành nhiều phần, bao gồm cấu trúc nền tảng chính, phần chân trụ và mô-đun cần trục. Theo thiết kế tham chiếu, bệ có thể bao gồm khoảng 7–9 phần chính, với các phần riêng lẻ được thiết kế để vận chuyển và lắp ráp thực tế.
- Vận tải đường bộ:Các phần phù hợp có thể được vận chuyển đến các địa điểm lắp ráp nội địa.
- Hậu cần đường sắt:Các thành phần mô-đun có thể được tích hợp vào các kế hoạch vận tải đa phương thức phù hợp.
- Vận tải biển:Những đoạn lớn hơn có thể được di chuyển bằng sà lan hoặc tàu hạng nặng.
- Lắp ráp tận nơi:Các phần mô-đun có thể được kết nối gần vị trí dự án.
- Triển khai dự án toàn cầu:Cách tiếp cận này có thể giúp phục vụ các dự án ngoài khơi ở những khu vực có điều kiện cơ sở hạ tầng cảng khác nhau.
Triết lý mô-đun này có thể đặc biệt có giá trị đối với các nhà phát triển trang trại gió quốc tế, nhà thầu EPC, công ty xây dựng hàng hải và nhà cung cấp dịch vụ lắp đặt ngoài khơi.
Nền tảng cải thiện an toàn nâng hạ ngoài khơi như thế nào?
An toàn là một trong những yếu tố quan trọng nhất cần cân nhắc khi nâng hàng trăm tấn thiết bị ra nước ngoài. Do đó, nền tảng này kết hợp kỹ thuật kết cấu, điều khiển thủy lực, công nghệ giám sát và hệ thống khẩn cấp.
- Tự động san lấp mặt bằng:Hệ thống thủy lực giúp duy trì trạng thái nền tảng cần thiết.
- Giám sát tải:Cảm biến có thể giám sát tải trọng nâng và đưa ra cảnh báo vận hành.
- Giám sát vị trí:Hệ thống định vị giúp người vận hành hiểu được vị trí của giàn khoan trong quá trình làm việc ngoài khơi.
- Giám sát gió:Thông tin về tốc độ gió hỗ trợ việc ra quyết định vận hành.
- Nguồn điện khẩn cấp:Máy phát điện khẩn cấp 500 kW cung cấp khả năng cấp điện dự phòng.
- Bảo vệ cần cẩu:Hệ thống chống rơi và khóa gió cung cấp các biện pháp bảo vệ bổ sung trong quá trình nâng và vận hành ở chế độ chờ.
Đối với các dự án ngoài khơi, những tính năng này phải luôn được tích hợp vào hệ thống quản lý an toàn hàng hải rộng hơn, kế hoạch nâng hạ, quy trình giám sát thời tiết và đánh giá rủi ro dành riêng cho dự án.
Người mua nên cân nhắc điều gì trước khi chọn nền tảng?
Mua Nền tảng lắp đặt trang trại gió Jack Up là một quyết định kỹ thuật quan trọng. Người mua nên đánh giá toàn bộ dự án thay vì chỉ tập trung vào công suất cần cẩu.
- Độ sâu nước:Xác nhận rằng cấu hình chân trụ phù hợp với độ sâu hoạt động thực tế.
- Điều kiện đáy biển:Phân tích cường độ đất, yêu cầu xuyên thấu và độ ổn định của nền móng.
- Thông số kỹ thuật của tuabin:Kiểm tra trọng lượng vỏ bọc, trọng lượng phần tháp, chiều cao trung tâm và công suất tuabin.
- Hiệu suất cần cẩu:Đánh giá tải định mức, bán kính làm việc, chiều cao nâng và độ chính xác đồng bộ hóa.
- Công suất boong:Xác nhận rằng thiết bị, nhân sự, vật liệu và tải trọng cần cẩu vẫn nằm trong giới hạn kết cấu.
- Vận tải:Xem xét việc tiếp cận cảng, hạn chế đường bộ, vận tải biển và các yêu cầu lắp ráp.
- Phân loại:Xác định xem có cần ABS, CCS, DNV hoặc khung phân loại khác hay không.
- Bảo vệ chống ăn mòn:Xem xét hệ thống lớp phủ và bảo vệ cathode cho dịch vụ ngoài khơi dài hạn.
- Kỹ thuật sau bán hàng:Kiểm tra xem nhà sản xuất có cung cấp kế hoạch lắp đặt, vận hành, hỗ trợ kỹ thuật và hỗ trợ bảo trì hay không.
Đối với người mua quốc tế đang tìm kiếm mộtnhà sản xuất Trung Quốchoặcnhà cung cấp Trung Quốc, điều quan trọng là phải đánh giá năng lực sản xuất, kinh nghiệm kỹ thuật, kiểm soát chất lượng, tài liệu, hỗ trợ chứng nhận, lập kế hoạch vận chuyển và khả năng tùy chỉnh trước khi đặt hàng.
Câu hỏi thường gặp
1. Nền tảng lắp đặt trang trại gió Jack Up được sử dụng để làm gì?
Nó chủ yếu được sử dụng để xây dựng tuabin gió ngoài khơi và nâng vật nặng, bao gồm các hoạt động liên quan đến nền móng, lắp đặt tháp, nâng vỏ bọc, xử lý thành phần và các hoạt động bảo trì trang trại gió ngoài khơi được chọn.
2. Nền tảng này có thể hoạt động ở độ sâu bao nhiêu nước?
Cấu hình HAIDING SHIPYARD tham chiếu được thiết kế cho độ sâu nước khoảng 3–100 mét, với chiều dài chân cọc khoảng 50–150 mét. Thông số kỹ thuật cuối cùng nên được tùy chỉnh theo điều kiện thực tế của trang web.
3. Nền tảng có thể hỗ trợ công suất tuabin bao nhiêu?
Nền tảng này được thiết kế dành cho các tuabin ngoài khơi thế hệ tiếp theo, bao gồm các cấu hình từ 16MW trở lên. Thiết kế tham chiếu có thể chứa trọng lượng động cơ chính lên tới khoảng 600 tấn.
4. Cần cẩu tích hợp có thể nâng được bao nhiêu?
Cần cẩu xoay 360° tích hợp có sức nâng định mức lên tới xấp xỉ 800 tấn, tùy thuộc vào bán kính làm việc, cấu hình, điều kiện vận hành và các yêu cầu kỹ thuật cụ thể của dự án.
5. Tại sao việc tự động san lấp mặt bằng lại quan trọng?
Cân bằng chính xác giúp tạo ra bề mặt làm việc ổn định để nâng vật nặng và căn chỉnh các bộ phận tuabin. Nền tảng được tham chiếu cung cấp độ chính xác cân bằng thủy lực tự động khoảng ±0,05°.
6. Nền tảng có thể được tùy chỉnh không?
Đúng. Kích thước nền tảng, chiều dài chân trụ, cấu hình cần trục, sức nâng, bố trí boong và các thông số kỹ thuật khác có thể được thiết kế theo độ sâu nước, kích thước tuabin, điều kiện đáy biển và yêu cầu của dự án.
Phần kết luận
Sự phát triển nhanh chóng của năng lượng gió ngoài khơi đang tạo ra nhu cầu về thiết bị lắp đặt có thể xử lý an toàn các tuabin lớn hơn trong khi vẫn duy trì độ chính xác và hiệu quả vận hành. MỘTNền tảng lắp đặt trang trại gió Jack Upcung cấp giải pháp thay thế ổn định cho các giải pháp nâng nổi thông thường bằng cách nâng sàn làm việc lên trên mặt nước và tích hợp khả năng nâng hạng nặng, cân bằng thủy lực, giám sát và vận chuyển mô-đun vào một hệ thống chuyên dụng.
Dành cho các chủ đầu tư, nhà thầu EPC, công ty xây dựng ngoài khơi và người mua quốc tế đang đánh giá một dự ánnhà sản xuất hoặc nhà cung cấp Trung Quốc, HAIDING SHIPYARD cung cấp ý tưởng nền tảng được thiết kế dựa trên các yêu cầu lắp đặt gió ngoài khơi hạng nặng, bao gồm khả năng nâng loại 800 tấn, tổng tải trọng của nền là 3.000 tấn, chân trụ dài 50–150 mét và hoạt động ở độ sâu khoảng 3–100 mét nước. Nếu bạn đang lập kế hoạch cho một dự án lắp đặt điện gió ngoài khơi và cần cấu hình nền tảng tùy chỉnh, tư vấn kỹ thuật, giải pháp vận chuyển hoặc hỗ trợ kỹ thuật dành riêng cho dự án,liên hệ với chúng tôihôm nay để thảo luận về các yêu cầu của bạn với HAIDING SHIPYARD và phát triển giải pháp lắp đặt ngoài khơi thực tế cho dự án trang trại gió tiếp theo của bạn.
