NHÀ MÁY HAIDINGcung cấp thiết kế chuyên nghiệpPhao mô-đunđược thiết kế cho công trình biển linh hoạt, bến cảng tạm thời, bệ thiết bị, dự án đường thủy nội địa và các ứng dụng ngoài khơi. Với các mô-đun được tiêu chuẩn hóa, kết cấu thép cường độ cao, kết nối linh hoạt và vận chuyển hiệu quả, các hệ thống nổi này cung cấp giải pháp thay thế thực tế cho các cấu trúc nổi có kích thước cố định thông thường.
Phao mô-đun đang thay đổi cách các nhà thầu, kỹ sư hàng hải, nhà phát triển cơ sở hạ tầng và nhà điều hành dự án tiếp cận công trình xây dựng nổi. Thay vì vận chuyển và triển khai một cấu trúc nổi lớn, các cầu phao mô-đun chia nền tảng thành các phần có thể quản lý được, có thể vận chuyển, lắp ráp, mở rộng, di dời và tái sử dụng theo yêu cầu của dự án.
Hệ thống phao mô-đun hiện đại có thể kết hợp các kích thước tiêu chuẩn với khả năng tải khác nhau, khiến chúng phù hợp với mọi thứ, từ bệ bảo trì cầu hạng nhẹ đến bệ thiết bị hạng nặng. HAIDING SHIPYARD cung cấp các giải pháp dòng HD-H50, HD-S50 và HD-S70 được thiết kế để đáp ứng các yêu cầu tải trọng khác nhau trong khi vẫn duy trì các đặc tính lắp ráp và vận chuyển thực tế.
Mục lục
- Pontoons mô-đun là gì?
- Tại sao Pontoon mô-đun lại trở thành giải pháp hàng hải được ưa chuộng?
- Các dòng Pontoon mô-đun khác nhau đáp ứng các yêu cầu tải khác nhau như thế nào?
- Người mua nên kiểm tra những tính năng kỹ thuật nào?
- Pontoon mô-đun có thể được sử dụng ở đâu?
- Vận chuyển và lắp ráp cải thiện hiệu quả dự án như thế nào?
- Bạn nên chọn phao mô-đun phù hợp như thế nào?
- Tại sao nhà sản xuất lại quan trọng?
- Câu hỏi thường gặp về Pontoon mô-đun
- Phần kết luận
Pontoons mô-đun là gì?
Phao mô-đun là các đơn vị cấu trúc nổi được thiết kế để kết nối với nhau để tạo thành các nền tảng lớn hơn, lối đi, bến tàu, trạm làm việc, bệ thiết bị và các cấu trúc nổi khác. Không giống như các cầu phao tích hợp thông thường, hệ thống mô-đun sử dụng các phần riêng lẻ được tiêu chuẩn hóa có thể được kết hợp thành các cấu hình khác nhau.
Phương pháp thiết kế này mang lại sự linh hoạt cao hơn khi kích thước dự án, điều kiện vận hành hoặc yêu cầu thiết bị thay đổi. Các mô-đun có thể được kết nối song song, đầu cuối hoặc thông qua các cấu hình đặc biệt để tạo bố cục nền tảng hình chữ nhật hoặc tùy chỉnh.
Đối với các nhà thầu hàng hải, tính linh hoạt này đặc biệt có giá trị vì một hệ thống phao đơn có thể phục vụ nhiều dự án trong suốt thời gian sử dụng của nó. Thay vì mua một cấu trúc nổi hoàn toàn mới cho mọi ứng dụng, người vận hành có thể cấu hình lại các mô-đun hiện có theo yêu cầu thay đổi.
Tùy thuộc vào dòng và cấu hình, phao mô-đun HAIDING SHIPYARD được thiết kế để đáp ứng các yêu cầu về tải trọng, từ các bệ nổi nhỏ hơn đến các ứng dụng hạng nặng. Hệ thống này kết hợp thép cường độ cao, kết cấu kết nối gia cố, xử lý sàn chống trượt và bảo vệ chống ăn mòn cho môi trường nước ngọt và biển đòi hỏi khắt khe.
Tại sao Pontoon mô-đun lại trở thành giải pháp hàng hải được ưa chuộng?
Ưu điểm chính của phao mô-đun không chỉ đơn giản là khả năng nổi. Giá trị thực sự của chúng đến từ việc kết hợp sức nổi, độ bền kết cấu, khả năng vận chuyển, khả năng tái sử dụng và tính linh hoạt về cấu hình trong một hệ thống.
- Cấu hình linh hoạt:Các mô-đun có thể được kết hợp thành các hình dạng và kích thước nền tảng khác nhau.
- Vận chuyển hiệu quả:Các mô-đun riêng lẻ nhỏ hơn dễ vận chuyển hơn các cấu trúc nổi tích hợp lớn.
- Triển khai nhanh chóng:Hệ thống kết nối được tiêu chuẩn hóa giúp đơn giản hóa việc lắp ráp tại công trường.
- Cấu trúc có thể tái sử dụng:Các mô-đun có thể được tháo rời và cấu hình cho các dự án trong tương lai.
- Tùy chọn tải khác nhau:Nhiều dòng sản phẩm có thể giải quyết các ứng dụng nhẹ, trung bình và nặng.
- Cải thiện bảo trì:Các mô-đun riêng lẻ có thể được kiểm tra, bảo trì hoặc thay thế mà không nhất thiết phải xây dựng lại toàn bộ nền tảng.
- Tính linh hoạt của ứng dụng:Khái niệm mô-đun tương tự có thể hỗ trợ các bến cảng tạm thời, nền tảng xây dựng, nền tảng chuyển thiết bị và máy trạm trên biển.
Đối với các nhà quản lý dự án, những đặc điểm này có thể làm giảm độ phức tạp về hậu cần đồng thời cho phép cơ sở hạ tầng nổi thích ứng với các điều kiện thay đổi của địa điểm.
Các dòng Pontoon mô-đun khác nhau đáp ứng các yêu cầu tải khác nhau như thế nào?
Việc chọn đúng dòng phao mô-đun là điều cần thiết vì chỉ kích thước bệ không thôi không quyết định được sự phù hợp. Các kỹ sư phải xem xét độ nổi, tải trọng tập trung, tải trọng đồng đều, lực kéo, điều kiện môi trường, trọng lượng thiết bị và cấu hình nền tảng cần thiết.
| tham số | Dòng HD-H50 | Dòng HD-S50 | Dòng HD-S70 |
|---|---|---|---|
| Định vị điển hình | Ứng dụng di động và nhẹ | Dự án vừa và nhỏ | Ứng dụng hàng hải hạng nặng |
| Trọng lượng mô-đun | 8 tấn | ≤ 12 tấn | ≤ 18 tấn |
| Cấu trúc chính | Thép A-36 | Thép A-36 | Thép A-36 + HSLA |
| Độ dày thép chính | 10mm | 12mm | 16mm |
| Tải đồng đều | ≥ 400 kg/m2 | ≥ 450 kg/m2 | ≥ 500 kg/m2 |
| Tải tập trung | 15.000 m2 | 20.000 m2 | 25.000 m2 |
| Tải điểm đơn tối đa | 50 tấn | 80 tấn | 100 tấn |
| Độ nổi mô-đun đơn | ≥ 30 tấn | ≥ 50 tấn | ≥ 80 tấn |
| Chiều cao sóng tối đa | 2,0m | 2,5m | 3,0m |
| Mô-đun nền tảng tiêu chuẩn | 4–12 | 3–8 | 2–6 |
Cách tiếp cận ba loạt cho phép người mua chọn cấu hình theo yêu cầu vận hành thực tế thay vì trả tiền cho công suất kết cấu không cần thiết. Các tính toán kỹ thuật phải luôn được hoàn thành đối với dự án, thiết bị, mô hình tải trọng, điều kiện nước và các quy định hiện hành cụ thể.
Người mua nên kiểm tra những tính năng kỹ thuật nào?
Một hệ thống phao mô-đun đáng tin cậy đòi hỏi nhiều thứ hơn là một hộp thép nổi. Cấu trúc kết nối, bề mặt boong, khả năng chống ăn mòn, độ nổi và thiết kế kết cấu tổng thể đều ảnh hưởng đến hiệu suất lâu dài.
Vật liệu kết cấu cường độ cao
NHÀ MÁY HAIDING sử dụng thép A-36 và thép cường độ cao HSLA trong các dòng phao mô-đun khác nhau. Sàn kết hợp thép cường độ cao và cấu trúc dạng cuộn nhằm mục đích cung cấp sức mạnh đồng thời hỗ trợ các yêu cầu vận hành hạng nặng.
Kết nối mô-đun tăng cường
Điểm kết nối là một trong những khu vực quan trọng nhất của một nền tảng nổi mô-đun. Hệ thống này sử dụng cốt thép lưới đôi, kết nối bu lông dự ứng lực và các chuyển tiếp góc cong được thiết kế để phân phối ứng suất và cải thiện tính toàn vẹn của cấu trúc.
Thiết kế sàn chống trượt
Sàn làm việc trên biển phải tiếp xúc với nước, mưa, bùn và các điều kiện trơn trượt khác. Bề mặt sàn chống trượt có dập nổi có thể cải thiện lực kéo cho công nhân, phương tiện và thiết bị. Hệ số ma sát quy định cho mặt cầu là ≥0,8.
Bảo vệ chống ăn mòn
Môi trường nước ngọt và nước biển có thể đẩy nhanh quá trình ăn mòn thép. Hệ thống phao mô-đun kết hợp lớp phủ bảo vệ bên trong thân thiện với môi trường với lớp phủ bảo vệ cực dương kẽm và lớp phủ biển bên ngoài. Độ dày màng khô đã nêu của lớp phủ ngoài biển là ≥300 μm, với khả năng chống ăn mòn dưới nước được thiết kế để sử dụng lâu dài.
Khả năng thích ứng môi trường
Các tuyến đường thủy khác nhau tạo ra những thách thức kỹ thuật khác nhau. Trước khi chọn phao mô-đun, người mua nên đánh giá:
- Tiếp xúc với nước ngọt hoặc nước biển
- Độ cao sóng và điều kiện gió
- Giới hạn độ sâu và mớn nước
- Trọng lượng thiết bị và phân bổ tải trọng
- Mạn khô bắt buộc
- Kích thước nền tảng
- Yêu cầu về neo và buộc dây
- Quy định xây dựng biển địa phương
Pontoon mô-đun có thể được sử dụng ở đâu?
Khái niệm mô-đun làm cho cầu phao phù hợp với các dự án mà cơ sở hạ tầng cố định không thực tế, mang tính tạm thời hoặc quá tốn kém để di dời.

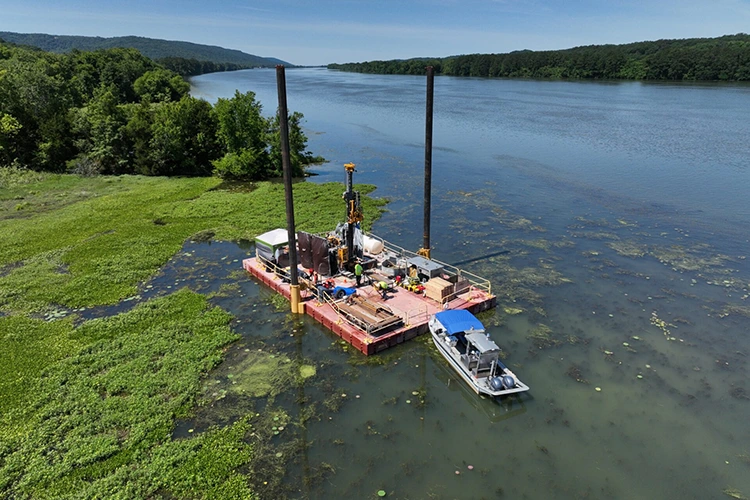

Nền tảng xây dựng hàng hải
Các đội xây dựng có thể tạo ra các sàn công trình nổi tạm thời để xây dựng cầu, phát triển bờ sông, hỗ trợ nạo vét, kiểm tra và chuyển giao thiết bị.
Bến cảng tạm thời và bến nổi
Phao mô-đun có thể được cấu hình thành bến cảng tạm thời, nền tảng truy cập, lối đi nổi và khu vực tải hàng mà không cần xây dựng cố định.
Nền tảng chuyển giao thiết bị
Máy móc hạng nặng và vật liệu xây dựng thường xuyên phải di chuyển qua đường thủy. Các nền tảng mô-đun được thiết kế phù hợp có thể cung cấp bề mặt làm việc ổn định để vận chuyển thiết bị, tùy theo tính toán tải trọng dành riêng cho dự án.
Bảo trì cầu
Để kiểm tra và bảo trì cầu nội địa, các bệ nổi di động có thể giúp công nhân tiếp cận các địa điểm khó tiếp cận từ đất liền.
Dự án năng lượng ngoài khơi và năng lượng tái tạo
Các dự án năng lượng tái tạo trên biển có thể yêu cầu các trạm làm việc tạm thời, nền tảng vận chuyển và kết cấu hỗ trợ thiết bị. Phao mô-đun có thể mang lại sự linh hoạt về cấu hình khi yêu cầu của dự án thay đổi trong các giai đoạn xây dựng khác nhau.
Cơ sở hạ tầng khẩn cấp và tạm thời
Bởi vì các hệ thống mô-đun có thể được vận chuyển và lắp ráp theo từng phần nên chúng cũng có thể hỗ trợ tiếp cận tạm thời, hậu cần khẩn cấp và cơ sở hạ tầng nổi được triển khai nhanh chóng, nơi tuân thủ các quy trình kỹ thuật và an toàn phù hợp.
Vận chuyển và lắp ráp cải thiện hiệu quả dự án như thế nào?
Vận chuyển thường là một trong những chi phí tiềm ẩn của các công trình nổi lớn. Một chiếc phao tích hợp thông thường có thể yêu cầu vận chuyển chuyên dụng, các hoạt động bốc hàng khó khăn và lập kế hoạch hậu cần bổ sung.
Phao mô-đun giải quyết thách thức này bằng cách chia cấu trúc thành các đơn vị có thể vận chuyển được. Các dòng sản phẩm khác nhau của HAIDING SHIPYARD được thiết kế xoay quanh các yêu cầu vận chuyển được tiêu chuẩn hóa, cho phép vận chuyển nhiều mô-đun bằng xe tải thông thường hoặc xe tải chuyên dụng phù hợp tùy thuộc vào kích thước mô-đun.
Cùm nâng được gắn ở vị trí trung tâm của mỗi mô-đun cũng giúp đơn giản hóa việc nâng và xử lý. Theo thông số kỹ thuật của sản phẩm, một nhóm gồm hai người sử dụng các công cụ chuyên dụng có thể lắp ráp một mô-đun riêng lẻ trong khoảng 1,5 đến 2,5 giờ tùy theo dòng sản phẩm.
Điều này tạo ra một quy trình làm việc dự án thực tế:
- Xác định kích thước nền tảng cần thiết và điều kiện tải.
- Chọn dòng phao thích hợp.
- Vận chuyển các mô-đun đến vị trí dự án.
- Định vị và nâng các mô-đun riêng lẻ.
- Kết nối các mô-đun bằng hệ thống khóa được chỉ định.
- Lắp đặt các thiết bị, phụ kiện hoặc hệ thống an toàn cần thiết trên boong.
- Kiểm tra các kết nối và độ ổn định trước khi vận hành.
Quá trình lắp ráp thực tế phải luôn tuân theo hướng dẫn của nhà sản xuất và các yêu cầu kỹ thuật dành riêng cho dự án.
Bạn nên chọn phao mô-đun phù hợp như thế nào?
Việc mua phao mô-đun nên bắt đầu với các yêu cầu kỹ thuật thay vì chỉ so sánh giá sản phẩm. Người mua chuyên nghiệp nên đánh giá kịch bản vận hành hoàn chỉnh.
| Yếu tố lựa chọn | Câu hỏi chính | Tại sao nó quan trọng |
|---|---|---|
| Trọng tải | Những thiết bị và nhân sự nào sẽ được vận chuyển? | Xác định yêu cầu về khả năng kết cấu và sức nổi. |
| Kích thước nền tảng | Khu vực làm việc nào được yêu cầu? | Xác định số lượng và cấu hình mô-đun. |
| Môi trường nước | Nước ngọt, ven biển hay xa bờ? | Ảnh hưởng đến việc bảo vệ chống ăn mòn và điều kiện vận hành. |
| Vận tải | Các mô-đun sẽ tiếp cận trang web bằng cách nào? | Ảnh hưởng đến kích thước mô-đun và chi phí hậu cần. |
| Cuộc họp | Việc triển khai phải được hoàn thành nhanh chóng như thế nào? | Ảnh hưởng đến thiết kế kết nối và lập kế hoạch dự án. |
| Tái sử dụng | Nền tảng sẽ được di dời? | Xác định tầm quan trọng của tính mô-đun và lắp ráp lặp đi lặp lại. |
| Chứng nhận | Những tiêu chuẩn nào áp dụng cho dự án? | Hỗ trợ tuân thủ và quản lý rủi ro. |
Đối với các nhóm mua sắm đang tìm kiếm mộtNhà sản xuất Pontoons mô-đunhoặcNhà cung cấp Pontoons mô-đun ở Trung Quốc, điều quan trọng là phải xem xét năng lực kỹ thuật, kiểm soát sản xuất, tài liệu kỹ thuật, quy trình kiểm tra, chứng nhận, hỗ trợ sau bán hàng và khả năng tùy chỉnh.
Tại sao nhà sản xuất lại quan trọng?
Phao mô-đun là một sản phẩm kết cấu hàng hải nên tính nhất quán trong sản xuất ảnh hưởng trực tiếp đến độ tin cậy. Một nhà sản xuất có năng lực phải có khả năng kiểm soát việc lựa chọn vật liệu, hàn, độ chính xác về kích thước, lớp phủ, các bề mặt lắp ráp và kiểm tra cuối cùng.
NHÀ MÁY HAIDING sản xuất phao mô-đun tại nhà máy riêng có trụ sở tại Trung Quốc và tuân theo hệ thống quản lý chất lượng ISO 9001:2015. Thông tin sản phẩm cũng nêu rõ rằng dòng sản phẩm phao mô-đun đã nhận được chứng nhận từ các hiệp hội phân loại lớn và các bản vẽ kỹ thuật đã được xem xét chuyên nghiệp.
Đối với người mua quốc tế, những khả năng này cung cấp những chỉ số hữu ích khi so sánh các nhà cung cấp tiềm năng. Tuy nhiên, các yêu cầu chứng nhận khác nhau tùy theo dự án và khu vực pháp lý, vì vậy người mua nên xác nhận rằng cấu hình được cung cấp đáp ứng các yêu cầu quy định cụ thể cho ứng dụng của họ.
Một nhà cung cấp mạnh cũng nên cung cấp hỗ trợ kỹ thuật trước khi mua hàng. Điều này có thể bao gồm cấu hình nền tảng, đánh giá tải, đề xuất số lượng mô-đun, lập kế hoạch vận chuyển, hướng dẫn kết nối và tùy chỉnh theo từng dự án cụ thể.
Câu hỏi thường gặp về Pontoon mô-đun
1. Phao mô-đun chủ yếu được sử dụng để làm gì?
Phao mô-đun thường được sử dụng để tạo bến cảng tạm thời, nền tảng xây dựng hàng hải, nền tảng chuyển thiết bị, trạm làm việc nổi, nền tảng bảo trì cầu và các cấu trúc nổi tùy chỉnh khác.
2. Các cầu phao mô-đun có thể được kết nối thành các hình dạng nền tảng khác nhau không?
Đúng. Một hệ thống mô-đun nói chung có thể được lắp ráp song song, từ đầu đến cuối hoặc thông qua các cấu hình đã chọn. Điều này cho phép các nhà thầu tạo bố cục nền tảng hình chữ nhật và các nền tảng dành riêng cho dự án khác.
3. Phao mô-đun có phù hợp với nước biển không?
Có, các phao mô-đun được thiết kế phù hợp có thể được thiết kế cho các ứng dụng nước ngọt và nước biển. Tuy nhiên, người mua nên xác nhận yêu cầu bảo vệ chống ăn mòn, điều kiện sóng, hệ thống neo đậu, tải trọng và các quy định hàng hải hiện hành trước khi triển khai.
4. Làm cách nào để chọn giữa các dòng phao mô-đun khác nhau?
Việc lựa chọn phải dựa trên tổng tải trọng, tải trọng tập trung, độ nổi, kích thước sàn, mớn nước, điều kiện nước, hạn chế vận chuyển và độ ổn định vận hành cần thiết. Đối với các dự án đòi hỏi khắt khe, nên đánh giá kỹ thuật chuyên nghiệp trước khi mua.
5. Phao mô-đun có thể được tái sử dụng không?
Một trong những ưu điểm chính của cầu phao mô-đun là khả năng tái sử dụng. Các mô-đun có thể được tháo rời sau một dự án và được cấu hình lại thành nền tảng khác khi điều kiện cấu trúc và các thành phần kết nối của chúng vẫn phù hợp để tiếp tục sử dụng.
6. Tôi nên hỏi nhà cung cấp Phao mô-đun những gì trước khi đặt hàng?
Hỏi về loại vật liệu, khả năng chịu tải, độ nổi, kích thước, thiết kế kết nối, chống ăn mòn, chứng nhận, yêu cầu vận chuyển, quy trình lắp ráp, tài liệu kiểm tra, bảo hành, phụ tùng thay thế và hỗ trợ kỹ thuật.
Kết luận: Pontoon mô-đun có phải là sự lựa chọn thông minh hơn cho các dự án hàng hải linh hoạt không?
Đối với các dự án xây dựng biển đòi hỏi tính linh hoạt, hiệu quả vận chuyển, triển khai nhanh chóng và cơ sở hạ tầng có thể tái sử dụng,Phao mô-đuncung cấp một giải pháp thay thế hấp dẫn cho các cấu trúc nổi tích hợp thông thường. Các mô-đun tiêu chuẩn hóa của họ có thể được cấu hình cho các kích thước nền tảng khác nhau đồng thời cung cấp khả năng tải có thể mở rộng và các lợi thế triển khai thực tế.
Với nhiều dòng sản phẩm, kết cấu gia cố, sàn chống trượt, chống ăn mòn, hệ thống kết nối linh hoạt và khả năng sản xuất chuyên nghiệp, HAIDING SHIPYARD cung cấp các giải pháp mô-đun nổi cho nhiều yêu cầu kỹ thuật hàng hải và nội địa. Nếu bạn đang lên kế hoạch cho một nền tảng xây dựng nổi, bến tàu tạm thời, hệ thống chuyển thiết bị hoặc dự án hàng hải tùy chỉnh,liên hệ với chúng tôiđể thảo luận về kích thước yêu cầu, khả năng chịu tải, môi trường nước, điều kiện vận chuyển và cấu hình dự án của bạn và nhận được giải pháp phao mô-đun phù hợp.
